Τοποθετώντας ταχύτητα των διάφορων συστατικών (αντίσταση, ικανότητα, τσιπ) 20000 pcs/h.
Μηχανή επιλογών και θέσεων, επιφάνεια Mounter, μηχανή Mounter τσιπ Smt
Ο βαθμός χειρωνακτικής συμμετοχής στη διαδικασία είναι λιγότερο από 15%, η μεγαλύτερη μέρος της εργασίας αναλαμβάνεται από το μέρος λογισμικού της μηχανής και ολοκληρώνεται αυτόματα.
porduct
Το hw-t8-80F είναι το δημοφιλέστερο πρότυπό μας με το όραμα. Το hw-t8-80F προσφέρει τα τεχνολογικά προηγμένα χαρακτηριστικά γνωρίσματα με 260mm X 400mm περιοχή εργασίας, 50 ενιαίες θέσεις τροφοδοτών (μέχρι 120 τροφοδότες που χρησιμοποιούν τους τροφοδότες τραπεζών) όπου η γρήγορη οργάνωση, εύκολη της λειτουργίας και η υψηλή αξιοπιστία είναι κυρίαρχες.
Σύστημα εικόνας
Τα συστήματα επιλογών και θέσεων οράματος HW-σειρών είναι εύκολα στον προγραμματισμό για όλους τους χειριστές, ευφυή και γρήγορα στη λειτουργία
Ο πνευματικός τροφοδότης Yamaha και ο τροφοδότης Electricial υιοθετήθηκαν, τα μεγέθη περιλαμβάνουν 8mm, 12mm, 16mm, 24 χιλ., 32mm και 44mm.
| Αριθμός κεφαλιών τοποθέτησης | 8 (υψηλός-ακρίβεια) |
| Αριθμός δίσκων ολοκληρωμένου κυκλώματος | 96 |
| Αριθμός τροφοδοτών | 120 (υπό τον όρο του τροφοδότη 8mm) |
| Ακρίβεια προσδιορισμού θέσης | 0.01mm |
| Επαναλαμβανόμενη τοποθετώντας ακρίβεια | 0.05mm |
| Τοποθετώντας σειρά ταχύτητας της αντίστασης | 20000-26000Pcs/h τμήματα ικανότητας |
| Εφαρμόσιμα συστατικά | αντιστάτης, πυκνωτής, τσιπ, χάντρα 0201-30*30mm κ.λπ. λαμπτήρων. |
| Υποστηριγμένη μέγιστη περιοχή του PCB | 50*50mm--340*330mm |
| Τροφοδότες | Τροφοδότης NXTelectric, δομένος τροφοδότης, δίσκος κ.λπ. ολοκληρωμένου κυκλώματος. |
| Συσκευές αναγνώρισης | κάμερα x2, γρήγορη κάμερα x8, μεγάλης ακρίβειας κάμερα x1 σημαδιών αναγνώρισης |
| Μέγιστο ύψος των εφαρμόσιμων συστατικών | ≤20mm |
| Μέθοδοι αναγνώρισης | ταυτόχρονη αναγνώριση με οκτώ κεφάλια |
| Τα PCB μεταβιβάζουν τον τρόπο | τριφασική είσοδος, αυτόματη σύνδεση από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης PCB |
| Προσδιορισμός θέσης σημαδιών | χειρωνακτικός/αυτόματος |
| Μέθοδος προγραμματισμού | αυτόματος προγραμματισμός μετά από με το χέρι να εισαγάγει τα αρχεία των συντεταγμένων PCB |
| Σύστημα ελέγχου | Σύστημα ελέγχου HuaweiGuochuang 2021 |
| Μέγιστο μήκος βημάτων του X-$L*Y άξονα | 423mm*734mm () 423mm*734mm (δεξιά) |

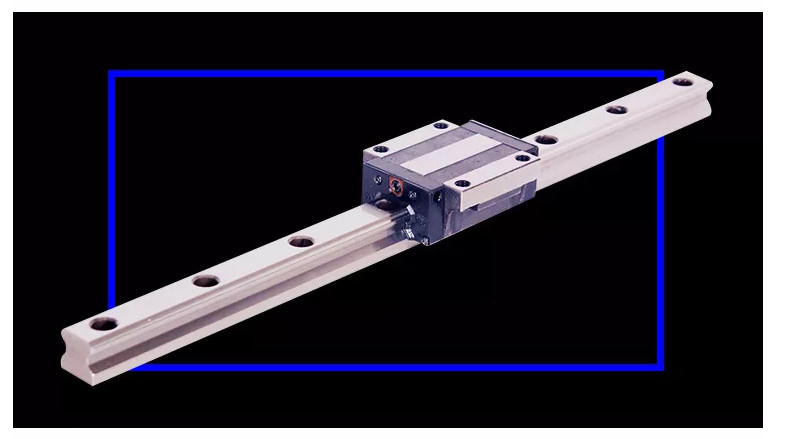

| Διαδρομές του X-$L*Y άξονα | γραμμικοί οδηγός + κατσαβίδι κινήσεων |
| Τρόπος κινήσεων X-$L*Y άξονα | ευφυής σύνδεσμος της επιτάχυνσης και της επιβράδυνσης της καμπύλης και της γραμμής, ενσωματωμένος γραμμικός αλγόριθμος παρεμβολής. |
