Μικρός φούρνος γραμμών παραγωγής SMT/μηχανών GP400 το /Reflow επιλογών και θέσεων, ύλη συγκολλήσεως κυμάτων, εκτυπωτές διάτρητων
porduct περιγραφή

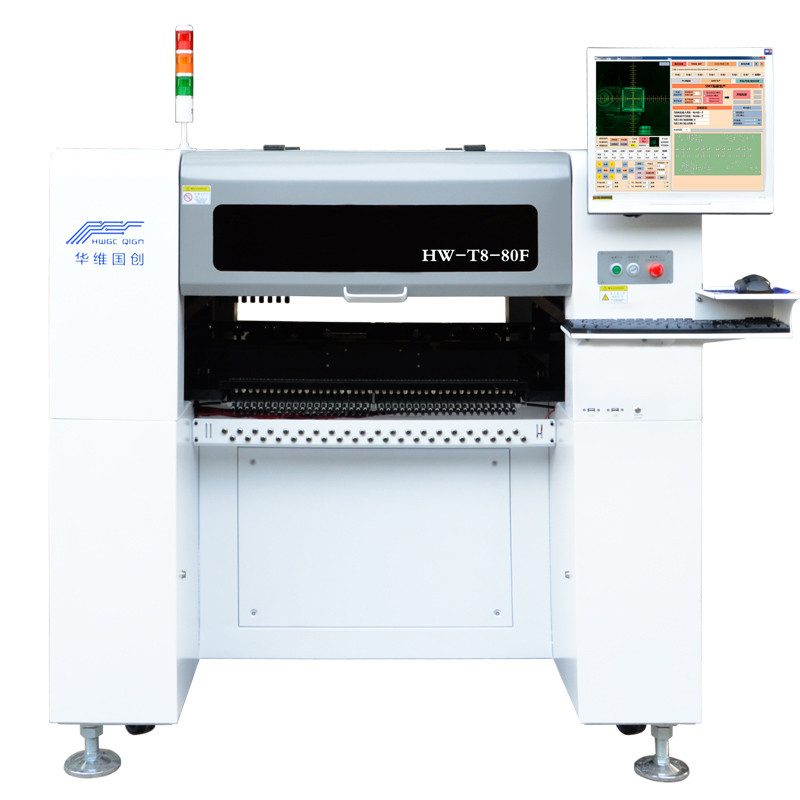

Το hw-t8-80F είναι το δημοφιλέστερο πρότυπό μας με το όραμα. Το hw-t4-44/50F προσφέρει τα τεχνολογικά προηγμένα χαρακτηριστικά γνωρίσματα με 380mm X 400mm περιοχή εργασίας, 80 ενιαίες θέσεις τροφοδοτών (μέχρι 120 τροφοδότες που χρησιμοποιούν τους τροφοδότες τραπεζών) όπου η γρήγορη οργάνωση, εύκολη της λειτουργίας και η υψηλή αξιοπιστία είναι κυρίαρχες.
Χαρακτηριστικά γνωρίσματα συστημάτων
* Η υψηλότερη ποιότητα με τον πιό προηγμένο εξοπλισμό σε μια οικονομικώς αποδοτική λύση
ποσοστά *Placement μέχρι το cph 13000
*Accurately τοποθετεί ένα ευρύ φάσμα των συστατικών συμπεριλαμβανομένων 0201, 0402, οδηγήσεων, BGA, QFN…
|
|
|
Μέγιστη περιοχή πινάκων κυκλωμάτων
|
400*200 χιλ.
|
|
Αριθμός να τοποθετήσει τα κεφάλια
|
4
|
|
Μέγιστη σειρά μετακίνησης του άξονα Ζ
|
20 χιλ.
|
|
Μέγιστο τοποθετώντας ποσοστό
|
9.500 PCS/hour
|
|
Μέσο τοποθετώντας ποσοστό
|
8.000 PCS/hour
|
|
Ακρίβεια προσδιορισμού θέσης
|
0,01 χιλ.
|
|
Αποθηκεύοντας σειρά του ακροφυσίου αναρρόφησης
|
4,5 χιλ.
|
|
Παροχή ηλεκτρικού ρεύματος
|
220V/110V, 50 Hz
|
|
Συμπιεσμένος αέρας:
|
0.6-0.7 MPA
|
|
Μέση δύναμη
|
400 W
|
|
Τρόπος αναγνώρισης
|
Τέσσερα συγχρονισμένη κεφάλια αναγνώριση
|
|
Αριθμός καμερών
|
μια κάμερα σημαδιών, τέσσερις μεγάλες κάμερες, μια υψηλής ευκρίνειας κάμερα
|
|
Βάρος προϊόντων
|
210KG
|
|
Τρόπος πρόσβασης PCB
|
αυτόματος αριστερός-μέσα και σωστός-έξω πρόσβαση, ενισχυτική από τα αριστερά προς τα δεξιά λειτουργία σύνδεσης συσκευών
|
|
Ποσότητα δίσκων
|
Μέχρι 48 τμήματα σίτισης μη-τροφοδοτών υποστηρίζονται, κάθε ένα από τα οποία μπορεί να διευκρινίσει τις συντεταγμένες του μέσα στην τοποθετώντας σειρά.
|
|
Σύνθετη ταχύτητα για να τοποθετήσει την αντίσταση και το τσιπ
|
6000/CPH
|
Τοποθετώντας σειρά ακρίβειας
|
0201-40*40mm, καρφίτσα που χωρίζουν κατά διαστήματα 0.3mm
|
|
Τσιπ (το ταίριασμα που υποστηρίζουν τον ηλεκτρικό τροφοδότη μπορεί να τοποθετήσει τα 0402,0201)
|
|
Ποσότητα τροφοδοτών
|
50 PC
|
|
Μηχανή υπηρεσιών
|
Σερβο μηχανή της Panasonic
|
