Δοκιμάστε τη δύναμη της επιλογής SMT και τοποθετήστε τα μηχανήματα και βελτιώστε τη διαδικασία συνελεύσεων Υ
Η επιλογή υψηλής ταχύτητας hw-dsq800-120F HWGC και η συνέλευση παραγωγής PCB Smt μηχανών θέσεων κόλλησαν τη μηχανή aoi 0201 BGA smt

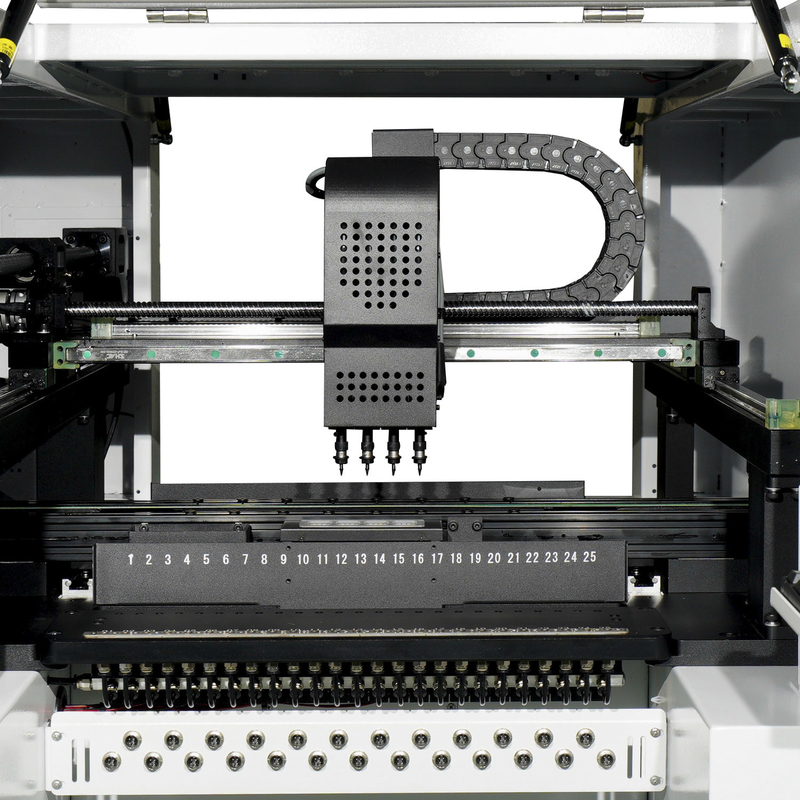

8 ομάδες ανεξάρτητων να τοποθετήσει κεφαλιών - 8 ομάδες να τοποθετήσουν τα κεφάλια διανέμονται με τα διαφορετικά ακροφύσια, τα οποία είναι κατάλληλα για τις τοποθετώντας απαιτήσεις των προϊόντων με περισσότερες προδιαγραφές.
1) 8 ομάδες να τοποθετήσουν τα κεφάλια μπορούν να πραγματοποιήσουν τα διπλά όπλα και η επιλογή τεσσάρων κεφαλιών ταυτόχρονα, παίρνει το υλικό ταυτόχρονα, η αποδοτικότητα επιλογής βελτιώνεται πολύ.
2) Το να τοποθετήσει κεφάλι μπορεί να αυξηθεί και να πέσει ανεξάρτητα, να περιστραφεί από 0 έως 360 βαθμούς, και να τοποθετήσει μέχρι τα τμήματα 20 χιλ.
3) Ο ζ-άξονας μπορεί να αυξηθεί και να μειωθεί ανεξάρτητα σύμφωνα με το πάχος των συστατικών, για την αντίσταση και τα τμήματα ικανότητας, το να τοποθετήσουν κεφάλι μπορούν να πραγματοποιήσουν τον οπτικό προσδιορισμό μυγών, τα υψηλά συστατικά μπορούν να τοποθετηθούν με τη μειωμένη ταχύτητα.
Το ημιαυτόματο της PET μπουκάλι μηχανών μπουκαλιών φυσώντας που κατασκευάζει το μπουκάλι της PET μηχανών σχήματος μπουκαλιών μηχανών που κατασκευάζει τη μηχανή είναι κατάλληλο για εμπορευματοκιβώτια και τα μπουκάλια της PET τα πλαστικά σε όλες τις μορφές.
|
Εφαρμόσιμα συστατικά
|
χάντρα κ.λπ. resistor.capacitor.chip.lamp.
|
|
Υποστηριγμένη μέγιστη περιοχή του PCB
|
340*560mm
|
|
Τροφοδότες
|
Ηλεκτρικός τροφοδότης NXT, δομένος τροφοδότης, δίσκος ολοκληρωμένου κυκλώματος κ.λπ.
|
|
Συσκευές αναγνώρισης
|
κάμερα x2, γρήγορη κάμερα x8 σημαδιών αναγνώρισης. μεγάλης ακρίβειας κάμερα x1
|
|
Μέγιστο ύψος των εφαρμόσιμων συστατικών
|
≤20mm
|
|
Μέθοδοι αναγνώρισης
|
ταυτόχρονη αναγνώριση και επιλογή με οκτώ κεφάλια
|
|
Τα PCB μεταβιβάζουν τον τρόπο
|
τριφασική αυτόματη σύνδεση εισόδων από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης PCB
|
|
Προσδιορισμός θέσης σημαδιών
|
χειρωνακτικός/αυτόματος
|
|
Μέθοδος προγραμματισμού
|
αυτόματος προγραμματισμός μετά από με το χέρι να εισαγάγει τα αρχεία των συντεταγμένων PCB
|
|
Σύστημα ελέγχου
|
Σύστημα ελέγχου HuaweiGuochuang 2021
|
|
Μέγιστο μήκος βημάτων του X-$L*Y άξονα
|
423mm*734mm () 423mm*734mm (δεξιά)
|
|
Μέθοδος ρύθμισης διαδρομών
|
ηλεκτρικός
|
Σειρά του απομονωτή ακροφυσίων
|
4.5mm
|
|
Μέγιστο μήκος βημάτων του άξονα Ζ
|
50mm
|
|
Σειρά της γωνίας για τα συστατικά
|
士 180°
|
|
Μηχανή
|
Σειρά του MINAS A6 σερβο μηχανών εναλλασσόμενου ρεύματος της Panasonic
|
|
Οδηγός
|
Μεγάλος DSP οδηγός της Panasonic
|
|
Απαιτήσεις παροχής αέρα
|
φίλτρο νερού πετρελαίου, > φίλτρο σκόνης 60L και σταθεροποιητής πίεσης αέρα κ.λπ.
|
|
Επίδειξη εικόνας
|
17-ίντσα βιομηχανική επίδειξη ελέγχου
|
|
|
Γερμανικό ανθεκτικό εύκαμπτο καλώδιο lgus (10 εκατομμύριο φορές)
|
|
Παροχή ηλεκτρικού ρεύματος
|
220V 50/60Hz
|
|
|
1500W
|
|
Διαστάσεις μηχανών
|
1740*1360*1440mm
|
|
Βάρος
|
1100Kg
|
1. Εφαρμογές
Η μηχανή SMT χρησιμοποιείται ευρέως στις βιομηχανίες κατασκευής ηλεκτρονικής για τις διάφορες εφαρμογές συμπεριλαμβανομένου:
- Συνέλευση φωτισμού οδηγήσεων
- Ηλεκτρονική συνέλευση προϊόντων
- Συσκευές τηλεπικοινωνιών
- Αυτοκίνητη ηλεκτρονική
- Ιατρικές συσκευές
- Καταναλωτικά ηλεκτρονικά
- Αεροδιάστημα και υπεράσπιση
2. Συνέλευση PCB
Η μηχανή HuaWei GuoChuang SMT σχεδιάζεται για να χειριστεί ένα ευρύ φάσμα των στόχων συνελεύσεων PCB. Παρέχει το μεγάλο μοντάρισμα των τμημάτων SMD, όπως οι αντιστάτες, πυκνωτές, ολοκληρωμένα κυκλώματα, και LEDs, σε PCBs. Η μηχανή επιτρέπει επίσης τον ακριβείς προσδιορισμό θέσης, την επιθεώρηση, και τη συγκόλληση των συστατικών, εξασφαλίζοντας υψηλής ποιότητας αποτελέσματα συνελεύσεων.
3. Ποιοτικός έλεγχος
Η μηχανή SMT είναι εξοπλισμένη με τα προηγμένα εργαλεία επιθεώρησης όπως τα συστήματα AOI και SPI για να εξασφαλίσει την ποιότητα της ηλεκτρονικής συνέλευσης. Η μηχανή έχει επίσης ένα ενσωματωμένο σύστημα καμερών για το σε πραγματικό χρόνο έλεγχο και την αυτόματη ανίχνευση λάθους κατά τη διάρκεια της διαδικασίας συνελεύσεων.
4. Παραγωγικότητα
Η μηχανή HuaWei GuoChuang SMT σχεδιάζεται για να επιτύχει την υψηλή παραγωγικότητα για τους ηλεκτρονικούς κατασκευαστές. Μπορεί να επιτύχει μια ταχύτητα τοποθέτησης μέχρι 30000CPH, που ελαχιστοποιεί το χρόνο διακοπής και που μεγιστοποιεί την παραγωγή. Επιπλέον, η υψηλές ακρίβεια της μηχανής και η ακρίβεια επιτρέπουν τα συνεπή και αξιόπιστα αποτελέσματα κατά τη διάρκεια της διαδικασίας συνελεύσεων.
5. Ενεργειακή αποδοτικότητα
Η μηχανή SMT είναι energy-efficient, σχεδιασμένος για να σώσει τη χρήση της ενέργειας και να μειώσει τη εκπομπή άνθρακα. Είναι εξοπλισμένο με την τεχνολογία εξοικονόμησης ενέργειας, όπως αυτόματος δύναμη-μακριά για τις μη απασχόλησης συσκευές, που μειώνουν την κατανάλωση ενέργειας ωθώντας τη διάρκεια ζωής της μηχανής.
6. Συντήρηση
Η μηχανή SMT είναι εύκολο να διατηρηθεί, χάρι στο ανώτερο σχέδιο και το άριστο ενδιάμεσο με τον χρήστη της. Η μηχανή έχει μια λειτουργία αυτοδιάγνωσης και μια αυτόματη βαθμολόγηση, που καθιστά το εύκολο να ανιχνεύσει και να καθορίσει τα προβλήματα γρήγορα. Επιπλέον, το λογισμικό της μηχανής ενημερώνει αυτόματα, εξασφαλίζοντας χρησιμοποιεί πάντα τον πιό πρόσφατο προγραμματισμό διαθέσιμο.
FAQ
Q: Πώς εκπαιδεύει;
Α: Μετά από να αγοράσουν τις μηχανές μας, οι μηχανικοί σας μπορούν να πάνε στην επιχείρησή μας ή είναι τόσο εύκολο να λειτουργήσει. Έχουμε το αγγλικό βίντεο εγχειριδίων και οδηγών χρηστών για να σας διδάξουμε πώς να χρησιμοποιήσουμε τη μηχανή. Το εγχειρίδιο χρηστών θα ενωθεί με τη μηχανή.
Q: Είναι σκληρά χρήση αυτές οι μηχανές;
Α: Όχι, μη σκληρό καθόλου για τους προηγούμενους πελάτες μας, το πολύ-πολύ 2 ημέρες είναι αρκετό να μάθει να ενεργοποιεί τις μηχανές.
Q: Οι μηχανές σας έχουν το ποιοτικό πιστοποιητικό;
Α: Οι όλες μηχανές μας έχουν περάσει το πιστοποιητικό CE, ISO14001 (BCC), ISO9001 (IQNET) και έχουν δικών.
