Τι μια επιλογή και τοποθετεί τη μηχανή χρησιμοποιείται για;
Η επιφάνεια τοποθετεί την τεχνολογία (SMT) είναι μια ευρέως υιοθετημένη τεχνική από τους ηλεκτρονικούς κατασκευαστές για την παραγωγή των μικρού και μεσαίου μεγέθους πινάκων κυκλωμάτων. Μια μηχανή επιλογών και θέσεων, συνήθως γνωστή ως επιφάνεια τοποθετεί τη μηχανή τεχνολογίας ή μια μηχανή SMT, είναι ένας τύπος ρομπότ που επιτρέπει να τοποθετήσει τα ηλεκτρονικά συστατικά επάνω στους τυπωμένους πίνακες κυκλωμάτων (PCBs) αβίαστα και με τη υψηλή ακρίβεια.
Η αρχική λειτουργία μιας μηχανής SMT είναι να αυτοματοποιηθεί η διαδικασία τα πολυάριθμα ηλεκτρονικά συστατικά επάνω στο PCB. Η μηχανή ακολουθεί μια αυτόματη διαδικασία όπου ένας τροφοδότης ταΐζει τα ηλεκτρονικά συστατικά, και μια κάμερα αναγνωρίζει τα συστατικά πριν από ασφαλώς να τοποθετήσει τα στον οριζόμενο προορισμό στο PCB. Αυτή η λειτουργούσα τεχνική όχι μόνο ενισχύει την ακρίβεια της τοποθέτησης των συστατικών αλλά και βελτιώνει τη διαδικασία της συνέλευσης σε ένα γρηγορότερο ποσοστό.
Οι μηχανές SMT έχουν εξελιχθεί κατά τη διάρκεια των ετών, και οι σύγχρονες μηχανές έρχονται με διάφορα χαρακτηριστικά γνωρίσματα που επιτρέπουν σε τους για να πραγματοποιήσουν τις πρόσθετες λειτουργίες. Οι προηγμένες μηχανές έχουν την ικανότητα να να ρυθμιστεί ο προσανατολισμός του PCBs, να αντιμετωπιστεί ένα ευρύτερο φάσμα των συστατικών μορφών και των μεγεθών, και να καθοριστούν τα συστατικά σε ένα γρηγορότερο ποσοστό από τους προκατόχους τους. Επιπλέον, οι μηχανές έχουν τη δυνατότητα να εργαστούν ταυτόχρονα σε διαφορετικό PCBs, το οποίο τις έχει κάνει ένα πολύτιμο προτέρημα στη μεγάλης κλίμακας ηλεκτρονική κατασκευή.
Συμπερασματικά, οι μηχανές SMT έχουν ξεσηκώσει την ηλεκτρονική βιομηχανία κατασκευής, επιτρέποντας στους κατασκευαστές για να παραγάγουν τους μικρού και μεσαίου μεγέθους πίνακες κυκλωμάτων proficiently και σε ένα γρηγορότερο ποσοστό. Η αυτοματοποιημένη διαδικασία της συστατικής τοποθέτησης είναι ακριβής και αποδοτική, το οποίο έχει βελτιώσει την ποιότητα της παραγωγής προϊόντων. Αυτό έχει κάνει τις μηχανές SMT ένα ανεκτίμητο προτέρημα για τους ηλεκτρονικούς κατασκευαστές που προσπαθούν να μείνουν ανταγωνιστικοί και να διατηρήσουν τα υψηλής ποιότητας πρότυπα στις βιομηχανίες τους.
Αυτό είναι η απάντηση τι είναι μια επιλογή και τοποθετεί τη μηχανή που χρησιμοποιείται για; ερώτηση. Σας ευχαριστώ για την προσοχή σας στην ηλεκτρονική Co. τεχνολογίας του Πεκίνου Huawei Guochuang, ΕΠΕ, είμαστε υψηλοί - ο προμηθευτής ποιοτικού SMT εξοπλισμού, μπορεί να αναλάβει το cOem, ODM, κατασκευαστές πηγής αξιόπιστοι, ψάχνουμε έναν σφαιρικό πράκτορα, τα στοιχεία επαφής μας: 15010550359 zhai 15931673319 liu.
,
|

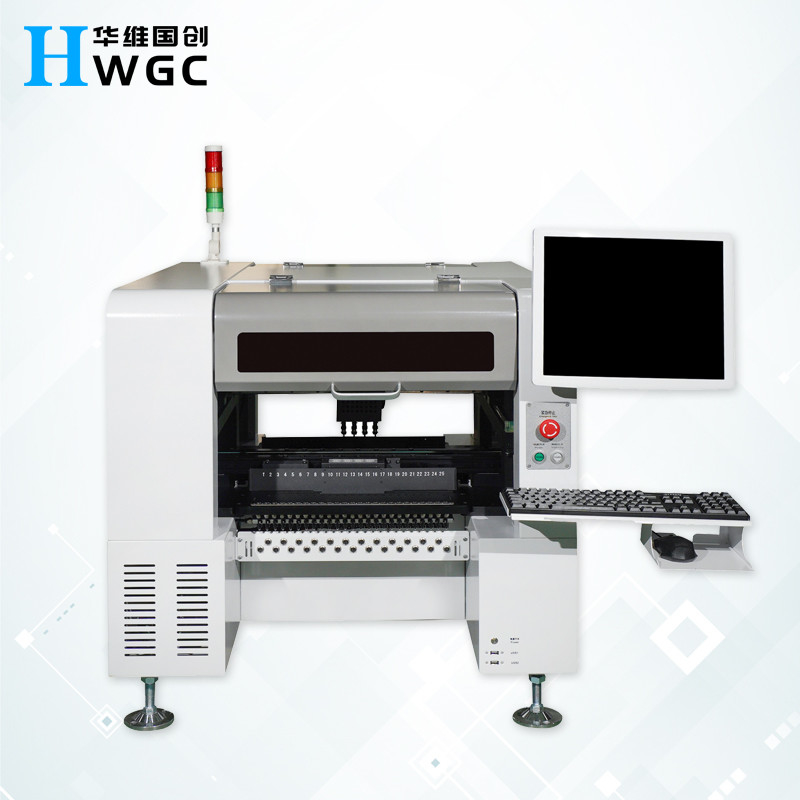

Αριθμός κεφαλιών τοποθέτησης
|
4 (υψηλός-ακρίβεια)
|
|
Αριθμός δίσκων ολοκληρωμένου κυκλώματος
|
48
|
|
Αριθμός τροφοδοτών
|
50/44 (υπό τον όρο του τροφοδότη 8mm)
|
|
Ακρίβεια προσδιορισμού θέσης
|
0.01mm
|
|
Επαναλαμβανόμενη τοποθετώντας ακρίβεια
|
0.05mm
|
|
Τοποθετώντας σειρά ταχύτητας της αντίστασης
|
5000-8000Pcs/h τμήματα ικανότητας
|
|
Εφαρμόσιμα συστατικά
|
αντιστάτης, πυκνωτής, τσιπ, χάντρα 0201-30*30mm κ.λπ. λαμπτήρων.
|
|
Υποστηριγμένη μέγιστη περιοχή του PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Τροφοδότες
|
ηλεκτρικός τροφοδότης, πνευματικός τροφοδότης, δομένος τροφοδότης, δίσκος κ.λπ. ολοκληρωμένου κυκλώματος.
|
|
Συσκευές αναγνώρισης
|
κάμερα x1, γρήγορη κάμερα x4, μεγάλης ακρίβειας κάμερα x1 σημαδιών αναγνώρισης
|
|
Μέγιστο ύψος των εφαρμόσιμων συστατικών
|
≤7mm
|
|
Τα PCB μεταβιβάζουν τον τρόπο
|
τριφασική είσοδος, αυτόματη σύνδεση από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης PCB
|
|
Προσδιορισμός θέσης σημαδιών
|
χειρωνακτικός/αυτόματος
|
|
Μέθοδος προγραμματισμού
|
αυτόματος προγραμματισμός μετά από με το χέρι να εισαγάγει τα αρχεία των συντεταγμένων PCB
|
|
Σύστημα ελέγχου
|
Σύστημα ελέγχου HuaweiGuochuang
|
|
Μέγιστο μήκος βημάτων του X-$L*Y άξονα
|
629mm*679mm
|
|
Διαδρομές του X-$L*Y άξονα
|
γραμμικοί οδηγός + κατσαβίδι κινήσεων
|
|
Τρόπος κινήσεων X-$L*Y άξονα
|
ευφυής σύνδεσμος της επιτάχυνσης και της επιβράδυνσης της καμπύλης και της γραμμής, ενσωματωμένος γραμμικός αλγόριθμος παρεμβολής.
|
|
Υπολογιστής ελέγχου
|
βιομηχανικός υπολογιστής ελέγχου με τον υψηλής απόδοσης επεξεργαστή της Intel
|
|
Μέθοδος ρύθμισης διαδρομών
|
ηλεκτρικός
|
|
Σειρά του απομονωτή ακροφυσίων
|
4.5mm
|
|
Μέγιστο μήκος βημάτων του άξονα Ζ
|
20mm
|
|
Σειρά της γωνίας για τα συστατικά
|
±180°
|
|
Μηχανή
|
Σειρά σερβο μηχανών εναλλασσόμενου ρεύματος
|
|
Οδηγός
|
μεγάλος DSP οδηγός
|
|
Απαιτήσεις παροχής αέρα
|
φίλτρο νερού πετρελαίου, ≥ 50L, φίλτρο σκόνης και σταθεροποιητής κ.λπ. πίεσης αέρα.
|
|
Κενός ανεφοδιασμός του ακροφυσίου
|
κενή γεννήτρια που ενσωματώνει τη λειτουργία μεγάλης κενή έκρηξης
|
|
Σειρά της πίεσης παροχής αέρα
|
0.5-0.7Mpa
|
|
OS
|
Ανεξάρτητες έρευνα και ανάπτυξη SMT ευφυές OS βασισμένες στα παράθυρα
|
|
Το PCB απαιτεί
|
άκρη διαδικασίας 35mm στον αυτόματο τρόπο
|
|
Επίδειξη εικόνας
|
17-ίντσα βιομηχανική επίδειξη ελέγχου
|
|
Καλώδιο
|
ανθεκτικό εύκαμπτο καλώδιο (10 εκατομμύριο φορές)
|
|
Παροχή ηλεκτρικού ρεύματος
|
220V 50/60Hz
|
|
Μέση δύναμη
|
600W
|
|
Διαστάσεις μηχανών
|
μηχανή 1140*900*900mm γραφείων
κάθετη μηχανή 900*1140*1340mm
|
|
Βάρος
|
(μηχανή γραφείων) 210kg (κάθετη μηχανή) 280kg
|
