Πόσους χειρώνακτες μπορεί να αντικατασταθεί από μια μηχανή επιλογή-και-θέσεων;
Η επιφάνεια τοποθετεί τις μηχανές τεχνολογίας (SMT) έχει φέρει την επανάσταση στην ηλεκτρονική διαδικασία συνελεύσεων με σημαντικά να μειώσει την ανάγκη για τη χειρωνακτική εργασία. Αυτές οι μηχανές χρησιμοποιούνται για να τοποθετήσουν τα μικροσκοπικά ηλεκτρονικά συστατικά επάνω στους τυπωμένους πίνακες κυκλωμάτων (PCBs) με τη μεγάλες ακρίβεια και την αποδοτικότητα.
Πριν από την εισαγωγή των μηχανών SMT, τα ηλεκτρονικά συστατικά συνδέθηκαν με PCBs μέσω της τεχνολογίας μέσω-τρυπών. Αυτό περιέλαβε τις με το χέρι τρυπώντας με τρυπάνι τρύπες στο PCBs και την τοποθέτηση των συστατικών μέσω τους, το οποίο ήταν μια κουραστική και χρονοβόρα διαδικασία.
Με την εμφάνιση των μηχανών SMT, εντούτοις, αυτή η διαδικασία έχει γίνει πολύ ευκολότερη και γρηγορότερη. Αυτές οι μηχανές χρησιμοποιούν μια σειρά των τεχνολογιών, όπως τα συστήματα επιλογή-και-θέσεων και οι ζώνες μεταφορέων, γρήγορα και ακριβώς τοποθετήστε τα ηλεκτρονικά συστατικά επάνω σε PCBs.
Ένα από τα μεγαλύτερα πλεονεκτήματα των μηχανών SMT είναι η δυνατότητά τους να αυτοματοποιήσουν τη διαδικασία συνελεύσεων. Αυτό σημαίνει ότι οι επιχειρήσεις μπορούν σημαντικά να μειώσουν την εμπιστοσύνη τους στη χειρωνακτική εργασία και να κερδίσουν χρήματα στα κόστη εργασίας. Επιπλέον, δεδομένου ότι οι μηχανές SMT μπορούν να λειτουργήσουν εικοσιτέσσερις ώρες το εικοσιτετράωρο χωρίς να πάρουν τα κουρασμένα ή κάνοντας λάθη, μπορούν σημαντικά να αυξήσουν την παραγωγή παραγωγής και να μειώσουν τους χρόνους ανακύκλωσης.
Παρά τα πλεονεκτήματά τους, οι μηχανές SMT δεν είναι χωρίς περιορισμούς τους. Παραδείγματος χάριν, μπορούν να μην είναι κατάλληλοι για ορισμένους τύπους ηλεκτρονικών συστατικών, όπως τα συστατικά που απαιτούν τις μοναδικές ή μη συμβατικές μορφές. Επιπλέον, οι μηχανές SMT μπορούν να είναι ακριβές και να απαιτήσουν τη σημαντική επένδυση upfront.
Συνολικά, οι μηχανές SMT έχουν γίνει ένα αναπόσπαστο τμήμα της ηλεκτρονικής διαδικασίας συνελεύσεων, που επιτρέπει στις επιχειρήσεις για να μειώσουν σημαντικά την εμπιστοσύνη τους στη χειρωνακτική εργασία και να αυξήσουν την παραγωγή παραγωγής. Ενώ μπορούν να μην είναι κατάλληλοι για όλους τους τύπους ηλεκτρονικών συστατικών, τα οφέλη τους τους κάνουν ένα πολύτιμο εργαλείο για τους ηλεκτρονικούς κατασκευαστές.
Αυτό είναι η απάντηση πόσοι χειρώνακτες μπορούν να αντικατασταθούν από μια μηχανή επιλογή-και-θέσεων; ερώτηση. Σας ευχαριστώ για την προσοχή σας στην ηλεκτρονική Co. τεχνολογίας του Πεκίνου Huawei Guochuang, ΕΠΕ, είμαστε υψηλοί - ο προμηθευτής ποιοτικού SMT εξοπλισμού, μπορεί να αναλάβει το cOem, ODM, κατασκευαστές πηγής αξιόπιστοι, ψάχνουμε έναν σφαιρικό πράκτορα, τα στοιχεία επαφής μας: 15010550359 zhai 15931673319 liu.
,
|

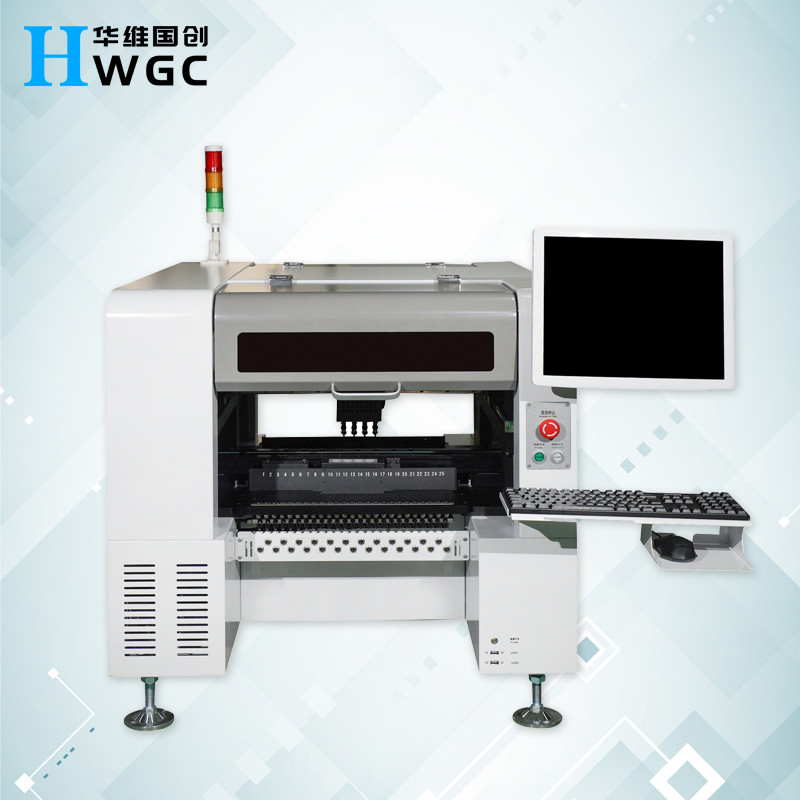

Αριθμός κεφαλιών τοποθέτησης
|
4 (υψηλός-ακρίβεια)
|
|
Αριθμός δίσκων ολοκληρωμένου κυκλώματος
|
48
|
|
Αριθμός τροφοδοτών
|
50/44 (υπό τον όρο του τροφοδότη 8mm)
|
|
Ακρίβεια προσδιορισμού θέσης
|
0.01mm
|
|
Επαναλαμβανόμενη τοποθετώντας ακρίβεια
|
0.05mm
|
|
Τοποθετώντας σειρά ταχύτητας της αντίστασης
|
5000-8000Pcs/h τμήματα ικανότητας
|
|
Εφαρμόσιμα συστατικά
|
αντιστάτης, πυκνωτής, τσιπ, χάντρα 0201-30*30mm κ.λπ. λαμπτήρων.
|
|
Υποστηριγμένη μέγιστη περιοχή του PCB
|
50*50mm- (50F) 350*190mm/(44F) 350*260mm
|
|
Τροφοδότες
|
ηλεκτρικός τροφοδότης, πνευματικός τροφοδότης, δομένος τροφοδότης, δίσκος κ.λπ. ολοκληρωμένου κυκλώματος.
|
|
Συσκευές αναγνώρισης
|
κάμερα x1, γρήγορη κάμερα x4, μεγάλης ακρίβειας κάμερα x1 σημαδιών αναγνώρισης
|
|
Μέγιστο ύψος των εφαρμόσιμων συστατικών
|
≤7mm
|
|
Τα PCB μεταβιβάζουν τον τρόπο
|
τριφασική είσοδος, αυτόματη σύνδεση από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης PCB
|
|
Προσδιορισμός θέσης σημαδιών
|
χειρωνακτικός/αυτόματος
|
|
Μέθοδος προγραμματισμού
|
αυτόματος προγραμματισμός μετά από με το χέρι να εισαγάγει τα αρχεία των συντεταγμένων PCB
|
|
Σύστημα ελέγχου
|
Σύστημα ελέγχου HuaweiGuochuang
|
|
Μέγιστο μήκος βημάτων του X-$L*Y άξονα
|
629mm*679mm
|
|
Διαδρομές του X-$L*Y άξονα
|
γραμμικοί οδηγός + κατσαβίδι κινήσεων
|
|
Τρόπος κινήσεων X-$L*Y άξονα
|
ευφυής σύνδεσμος της επιτάχυνσης και της επιβράδυνσης της καμπύλης και της γραμμής, ενσωματωμένος γραμμικός αλγόριθμος παρεμβολής.
|
|
Υπολογιστής ελέγχου
|
βιομηχανικός υπολογιστής ελέγχου με τον υψηλής απόδοσης επεξεργαστή της Intel
|
|
Μέθοδος ρύθμισης διαδρομών
|
ηλεκτρικός
|
|
Σειρά του απομονωτή ακροφυσίων
|
4.5mm
|
|
Μέγιστο μήκος βημάτων του άξονα Ζ
|
20mm
|
|
Σειρά της γωνίας για τα συστατικά
|
±180°
|
|
Μηχανή
|
Σειρά σερβο μηχανών εναλλασσόμενου ρεύματος
|
|
Οδηγός
|
μεγάλος DSP οδηγός
|
|
Απαιτήσεις παροχής αέρα
|
φίλτρο νερού πετρελαίου, ≥ 50L, φίλτρο σκόνης και σταθεροποιητής κ.λπ. πίεσης αέρα.
|
|
Κενός ανεφοδιασμός του ακροφυσίου
|
κενή γεννήτρια που ενσωματώνει τη λειτουργία μεγάλης κενή έκρηξης
|
|
Σειρά της πίεσης παροχής αέρα
|
0.5-0.7Mpa
|
|
OS
|
Ανεξάρτητες έρευνα και ανάπτυξη SMT ευφυές OS βασισμένες στα παράθυρα
|
|
Το PCB απαιτεί
|
άκρη διαδικασίας 35mm στον αυτόματο τρόπο
|
|
Επίδειξη εικόνας
|
17-ίντσα βιομηχανική επίδειξη ελέγχου
|
|
Καλώδιο
|
ανθεκτικό εύκαμπτο καλώδιο (10 εκατομμύριο φορές)
|
|
Παροχή ηλεκτρικού ρεύματος
|
220V 50/60Hz
|
|
Μέση δύναμη
|
600W
|
|
Διαστάσεις μηχανών
|
μηχανή 1140*900*900mm γραφείων
κάθετη μηχανή 900*1140*1340mm
|
|
Βάρος
|
(μηχανή γραφείων) 210kg (κάθετη μηχανή) 280kg
|
