Επιλογή και θέση κατασκευαστών SMT εργοστασίων που κατασκευάζουν τη μηχανή SMD BGA hw-t6-64F HWGC την auto&semi-αυτόματη ύλη συγκολλήσεως μετά από τον εκτυπωτή να πελεκήσει mounter
Αυτόματος φορτωτής PCB
Η μηχανή τοποθέτησης SMT μπορεί άμεσα να βάλει τον τελειωμένο εκτύπωση πίνακα PCB επάνω στη διαδρομή για να πραγματοποιήσει την αυτόματη φόρτωση πινάκων, που στοχεύει και που τοποθετεί και που τοποθετεί. Υποστηρίζει τους πολυ-τροφοδότες: μέγιστοι 50 τροφοδότες. Το μέγεθος του τυποποιημένου δίσκου ολοκληρωμένου κυκλώματος, τροφοδότης σωλήνων, τροφοδότης ραβδιών μπορεί να είναι διευθετήσιμο.

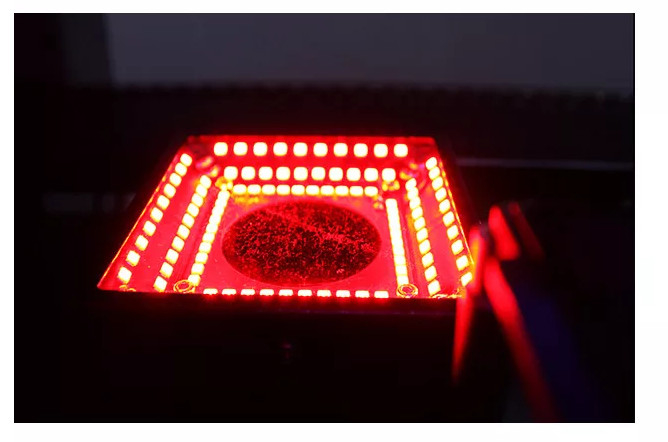

Σύγχρονος προσδιορισμός από τέσσερα σύνολα καμερών

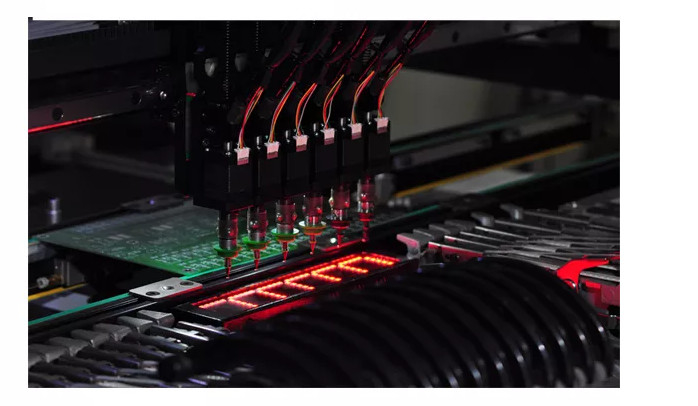

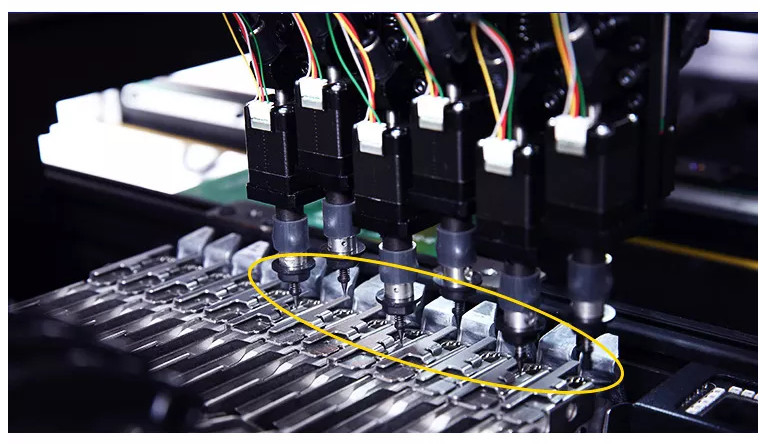

Η μηχανή τοποθέτησης SMT είναι εξοπλισμένη με 6 κάμερες: ένας ΧΑΡΑΚΤΗΡΙΣΤΕ, μια κάμερα υψηλής ακρίβειας και 4 μεγάλες κάμερες. Μπορεί να πραγματοποιήσει τον επικεφαλής σύγχρονο προσδιορισμό 4 για να εξασφαλίσει την ταχύτητα και την ακρίβεια να τοποθετήσει. Η τυποποιημένη διαμόρφωση είναι 16 ακροφύσια αναρρόφησης υψηλής ακρίβειας JUKI.
Σερβο σύστημα
Η μηχανή τοποθέτησης SMT είναι εξοπλισμένη με το σερβο σύστημα που εισάγεται από τη Panasonic, Ιαπωνία με τη υψηλή ακρίβεια και τη σταθερότητα για να εξασφαλίσει 24ωρο σταθερό μοντάρισμα.
Αλυσίδα
Υιοθετεί την υψηλή πίεση ανθεκτική και την αλυσίδα έλξης ένδυση-απόδειξης που είναι ο ίδιος τύπος με ένας από τις εισαγόμενες μηχανές. Η αλυσίδα έλξης μπορεί να αντέξει χιλιάδες χρόνοι της πίεσης απόδειξης.

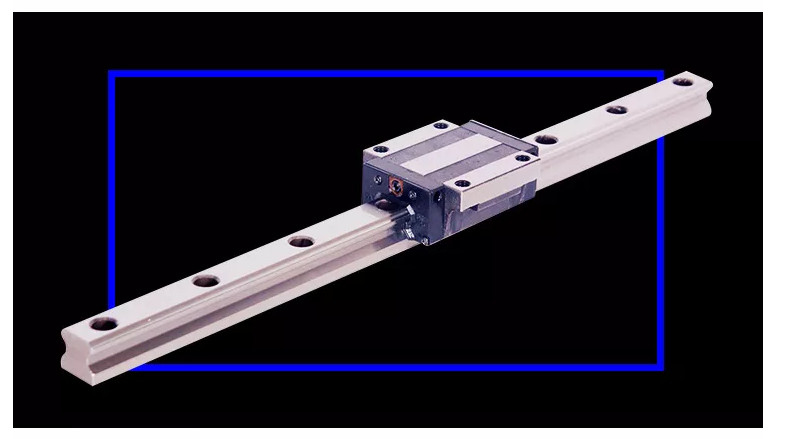

Διαδρομή
Υιοθετεί τη διαδρομή υψηλής ακρίβειας από TBI Ταϊβάν που πρέπει χαμηλού θορύβου και υψηλή ακρίβεια να εξασφαλίσει το ποσοστό ακρίβειας τσιπ BGA.
Μεταφορέας
Αυτή η μηχανή τοποθέτησης SMT μπορεί να συνδεθεί αυτόματα με το μεταφορέα που μπορεί να μεταφέρει τον πίνακα PCB στη συγκολλώντας μηχανή επανακυκλοφορίας SMT χωρίς χειρωνακτικό βοηθό, κατά συνέπεια κόστος εργασίας αποταμίευσης.
Τεχνική παράμετρος:
| Προδιαγραφή | |
| Αριθμός τροφοδοτών | 50 |
| Ράγα οδηγών Drive XYZ | Μεγάλης ακρίβειας βαρέων καθηκόντων straight-line ράγα οδηγών |
| Αριθμός καμερών | 6 |
| Αριθμός κεφαλιών | 4 |
| Μέση δύναμη | 400W |
| Πίνακας PCB | αυτόματος πίνακας |
| Οδηγός | Οδηγός βιδών |
| Μέγιστη τοποθετώντας ταχύτητα | 9500 Pcs/h |
| Μέση τοποθετώντας ταχύτητα της πραγματικής τοποθετώντας αντίστασης | 8000Pcs/h |
| Σειρά ακρίβειας Mounter | 0201-40 * 40 χιλ., χωρίζοντας κατά διαστήματα τσιπ καρφιτσών 0,3 χιλ. |
| Μέγιστο πεδίο ταξιδιού στον άξονα Ζ | 20mm |
| Μέγιστη περιοχή πινάκων κυκλωμάτων | 400×200mm |
| Ακρίβεια προσδιορισμού θέσης | 0.01mm |
| Η σειρά απομονωτών του ακροφυσίου αναρρόφησης | 4.5mm |
| Βάρος | 300KG |
| Διάσταση | 900*1140*900mm |
| Παροχή ηλεκτρικού ρεύματος | 220V, 50/60Hz ή 110V |
| Συμπιεσμένος αέρας | 0.6-0.7Mpa |
| Μηχανή κίνησης | Σερβο μηχανή της Panasonic |
| Σύστημα κίνησης κινήσεων | Μεγάλη DSP κίνηση της Panasonic |
| Τρόπος αναγνώρισης | Ταυτόχρονη αναγνώριση τεσσάρων κεφαλιών |
| Κενή πηγή ακροφυσίου αναρρόφησης | Μεγάλη on-off κενή γεννήτρια με τον κενό διακόπτη |
| Λειτουργικό σύστημα | Πλήρης-αυτόματο λειτουργικό σύστημα λειτουργικών συστημάτων τσιπ mounter. |
| Ανεξάρτητα αναπτυγμένος από μας βασισμένους στο λειτουργικό σύστημα παραθύρων | |
| Παράθυρα υποστηρίξεων xp, win7 | |
| Γωνία στοιχείων | 0-360°synchronous περιστροφή κατά τη διάρκεια της μετακίνησης |
| X/Y τρόπος λειτουργίας | Ευφυής καμπύλη του γραμμικού συνδέσμου επιτάχυνσης και επιβράδυνσης |
| Προσδιορισμός θέσης σημείου ΣΗΜΑΔΙΩΝ | Πλήρης-αυτόματος (το σημείο ΣΗΜΑΔΙΩΝ μπορεί να είναι ρυθμίζει κατά βούληση) |
| Ευφυής συναγερμός | Αυτόματη διόρθωση, αυτόματη πλήρωση, συναγερμός έλλειψης σίτισης |
| Πιάτο που εισάγει τον τρόπο | Αυτόματη σύνδεση από τα αριστερά προς τα δεξιά στα ενιαία τμήματα |
| Αυτόματη μεταφορά PCB που τοποθετεί/προσδιορισμός θέσης δυτών, χειρωνακτική σίτιση πιάτων | |
| Οπτική επίδειξη | 17-ίντσα βιομηχανική επίδειξη ελέγχου, 4:3, ψήφισμα: 1280 x1024 |
| Αριθμός καμερών αναγνώρισης | Μια κάμερα αναγνώρισης σημαδιών, τέσσερις κάμερες γρήγορος-αναγνώρισης |
| Μια κάμερα ακριβής-αναγνώρισης. | |
| Προσαρμοστικό τοποθετώντας πεδίο | Προσαρμοστικός σε 0201 0402, 0603, 0805, 1206, δίοδος, audion, ΜΕΘΥΣΟΣ, QFP |
| Μέσα σε 40*40mm και την απόσταση ≥0.3mm καρφιτσών | |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
