120 ενιαίες θέσεις τροφοδοτών όπου η γρήγορη οργάνωση εύκολη της λειτουργίας και η υψηλή αξιοπιστία είναι κυρίαρχες.
porduct περιγραφή
Το hw-dsq800-120F είναι το δημοφιλέστερο πρότυπό μας με το όραμα. Το hw-dsq800-120F προσφέρει τα τεχνολογικά προηγμένα χαρακτηριστικά γνωρίσματα με 260mm X 400mm περιοχή εργασίας, 120 ενιαίες θέσεις τροφοδοτών όπου η γρήγορη οργάνωση, εύκολη της λειτουργίας και η υψηλή αξιοπιστία είναι κυρίαρχες.
Χαρακτηριστικά γνωρίσματα συστημάτων
* Η υψηλότερη ποιότητα με τον πιό προηγμένο εξοπλισμό σε μια οικονομικώς αποδοτική λύση
* Ποσοστά τοποθέτησης μέχρι το cph 25000-26000
* Ακριβώς τοποθετεί ένα ευρύ φάσμα των συστατικών συμπεριλαμβανομένων 0201, 0402, οδηγήσεων, BGA, QFN…
Το όραμά μας πρόκειται να γίνει επιχείρηση που κάνει την οικονομικώς αποδοτική εσωτερική επιλογή και τοποθετεί δική μας τη μηχανή και σκοπεύουμε να σπάσουμε την τρέχουσα κατάσταση του διεθνούς μονοπωλίου.
Έχουμε διατηρήσει τη φιλοσοφία της ύπαρξης πατριωτικοί, πραγματικοί, καινοτόμοι καθώς επίσης και της εξυπηρέτησης της κοινωνίας. Τα προϊόντα της μηχανής επιλογών και θέσεων στην πώληση όχι μόνο εκτιμώνται από τις μικρομεσαίες επιχειρήσεις στο σπίτι, αλλά και κάλλιστα παραλαμβάνονται από τους καταναλωτές στο εξωτερικό.
|
|
|
Αριθμός κεφαλιών τοποθέτησης
|
8 (υψηλός-ακρίβεια)
|
|
Αριθμός δίσκων ολοκληρωμένου κυκλώματος
|
96
|
|
Αριθμός τροφοδοτών
|
120 (υπό τον όρο του τροφοδότη 8mm)
|
|
Ακρίβεια προσδιορισμού θέσης
|
0.01mm
|
|
Επαναλαμβανόμενη τοποθετώντας ακρίβεια
|
0.02mm
|
|
Σειρά να τοποθετήσει την ταχύτητα
|
20000-26000Pcs/h
|
|
Εφαρμόσιμα συστατικά
|
χάντρα κ.λπ. resistor.capacitor.chip.lamp.
|
|
Υποστηριγμένη μέγιστη περιοχή του PCB
|
340*560mm
|
|
Τροφοδότες
|
Ηλεκτρικός τροφοδότης NXT, δομένος τροφοδότης, δίσκος ολοκληρωμένου κυκλώματος κ.λπ.
|
|
Συσκευές αναγνώρισης
|
κάμερα x2, γρήγορη κάμερα x8 σημαδιών αναγνώρισης. μεγάλης ακρίβειας κάμερα x1
|
|
Μέγιστο ύψος των εφαρμόσιμων συστατικών
|
≤20mm
|
|
Μέθοδοι αναγνώρισης
|
ταυτόχρονη αναγνώριση και επιλογή με οκτώ κεφάλια
|
|
Τα PCB μεταβιβάζουν τον τρόπο
|
τριφασική αυτόματη σύνδεση εισόδων από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης PCB
|
|
Προσδιορισμός θέσης σημαδιών
|
χειρωνακτικός/αυτόματος
|
|
Μέθοδος προγραμματισμού
|
αυτόματος προγραμματισμός μετά από με το χέρι να εισαγάγει τα αρχεία των συντεταγμένων PCB
|
|
Σύστημα ελέγχου
|
Σύστημα ελέγχου HuaweiGuochuang 2021
|
|
Μέγιστο μήκος βημάτων του X-$L*Y άξονα
|
423mm*734mm () 423mm*734mm (δεξιά)
|
|
Διαδρομές του X-$L*Y άξονα
|
γραμμικό quide κινήσεων τέσσερα + τέσσερα αλεσμένη βίδα σφαιρών
|
|
Τρόπος κινήσεων X-$L*Y άξονα
|
ευφυής σύνδεσμος της επιτάχυνσης και της επιβράδυνσης της καμπύλης και της γραμμής, ενσωματωμένος γραμμικός αλγόριθμος παρεμβολής
|
|
Υπολογιστής ελέγχου
|
βιομηχανικός υπολογιστής ελέγχου με τον υψηλής απόδοσης επεξεργαστή της Intel
|
|
Μέθοδος ρύθμισης διαδρομών
|
ηλεκτρικός
|
Σειρά του απομονωτή ακροφυσίων
|
4.5mm
|
|
Μέγιστο μήκος βημάτων του άξονα Ζ
|
50mm
|
|
Σειρά της γωνίας για τα συστατικά
|
士 180°
|
|
Μηχανή
|
Σειρά του MINAS A6 σερβο μηχανών εναλλασσόμενου ρεύματος της Panasonic
|
|
Οδηγός
|
Μεγάλος DSP οδηγός της Panasonic
|
|
Απαιτήσεις παροχής αέρα
|
φίλτρο νερού πετρελαίου, > φίλτρο σκόνης 60L και σταθεροποιητής πίεσης αέρα κ.λπ.
|
|
Κενός ανεφοδιασμός του ακροφυσίου
|
Ιαπωνική κενή γεννήτρια CKD που ενσωματώνει τη λειτουργία μεγάλης κενή έκρηξης
|
Σειρά της πίεσης παροχής αέρα
|
0.5-0.6mp
|
|
OS
|

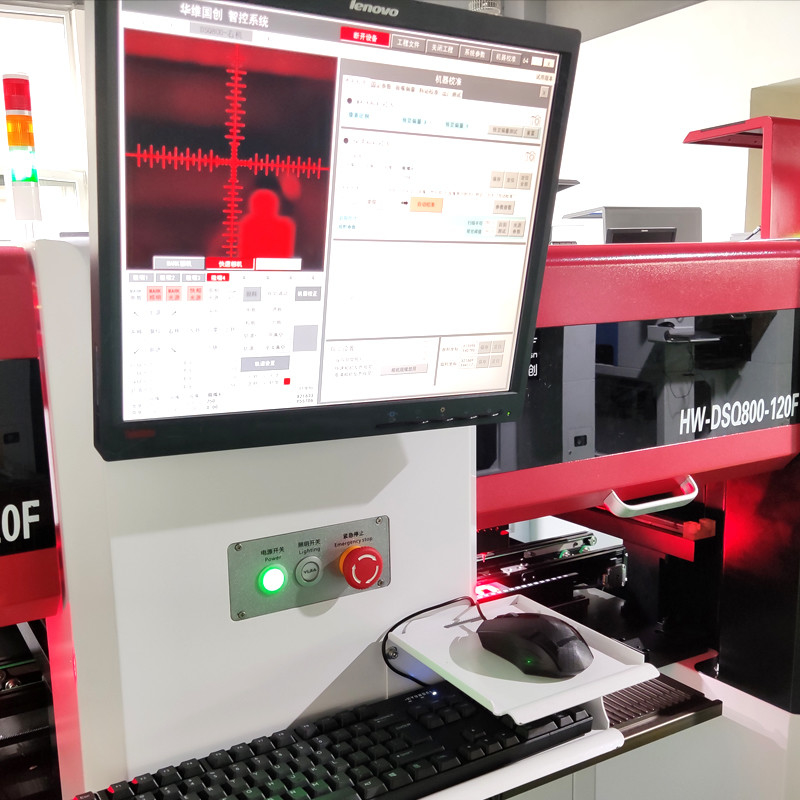

ανεξάρτητες έρευνα και ανάπτυξη SMT ευφυές OS βασισμένες στα παράθυρα
|
|
Επίδειξη εικόνας
|
17-ίντσα βιομηχανική επίδειξη ελέγχου
|
|
|
Γερμανικό ανθεκτικό εύκαμπτο καλώδιο lgus (10 εκατομμύριο φορές)
|
|
Παροχή ηλεκτρικού ρεύματος
|
220V 50/60Hz
|
|
|
1500W
|
|
Διαστάσεις μηχανών
|
1740*1360*1440mm
|
|
Βάρος
|
1100Kg
|

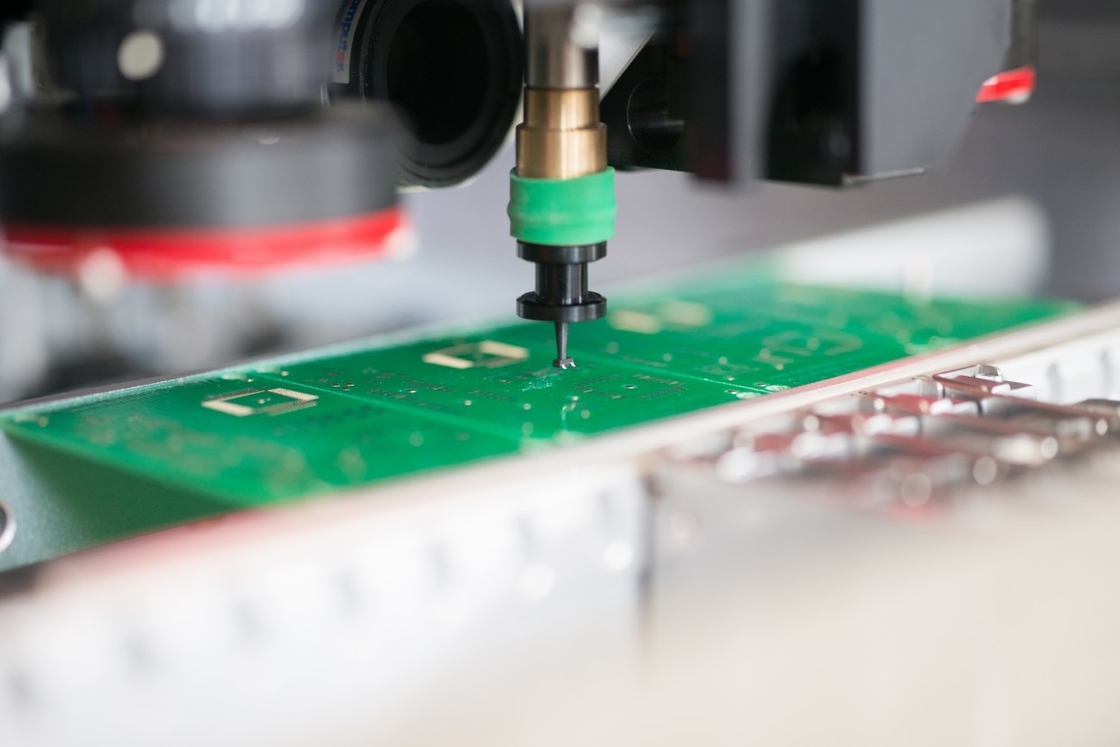

Το σύστημα εικόνας SystemThe HW οράματος βοηθά επιτρέπει την ακριβή τοποθέτηση 0201, BGA, QFN, QFP, των οδηγήσεων και ενός ευρέος φάσματος ουσιαστικά όλων των τμημάτων SMT.
Τα συστήματα επιλογών και θέσεων οράματος HW-σειρών είναι εύκολα στον προγραμματισμό για όλους τους χειριστές, ευφυή και γρήγορα στη λειτουργία
Τροφοδότες
Ο τροφοδότης NXT Electricial υιοθετήθηκε, τα μεγέθη περιλαμβάνουν 8mm, 12mm, 16mm, 24 χιλ., 32mm και 44mm.
