High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine

Μηχανή συνελεύσεων PCB των οδηγήσεων Mounter SMT τσιπ υψηλής ταχύτητας SMD Panasonic

  • Υψηλό φως

    Τσιπ Mounter SMD Panasonic

    ,

    Panasonic τσιπ υψηλής ταχύτητας mounter

    ,

    Μηχανή συνελεύσεων PCB των οδηγήσεων SMT

  • ΑΝΩΤΑΤΗ περιοχή πινάκων κυκλωμάτων
    340*560mm
  • Όραμα επάνω
    20000pcs/h
  • Αριθμός κεφαλιού
    8
  • Λογισμικό
    Αγγλικά
  • Αριθμός κάμερας
    11
  • Τόπος καταγωγής
    ΚΙΝΑ
  • Μάρκα
    HWGC
  • Αριθμό μοντέλου
    Hw-dsq800-120F
  • Ποσότητα παραγγελίας min
    1
  • Τιμή
    24500-24800$
  • Χρόνος παράδοσης
    ημέρα 8 εργασίας
  • Όροι πληρωμής
    T/T

Μηχανή συνελεύσεων PCB των οδηγήσεων Mounter SMT τσιπ υψηλής ταχύτητας SMD Panasonic

Αυτόματες επιλογή μηχανών συνελεύσεων SMT των οδηγήσεων Mounter τσιπ των οδηγήσεων υψηλής ταχύτητας SMD και μηχανή θέσεων για την παραγωγή των οδηγήσεων με το CE

Η ηλεκτρονική Co. ΕΠΕ τεχνολογίας του Πεκίνου HuaweiGuochuang είναι κινεζική επιχείρηση υψηλής τεχνολογίας με την ενσωματωμένη έρευνα και την ανάπτυξη (Ε&Α), την παραγωγή και τις διαδικασίες πωλήσεων. Η μηχανή επιλογών και θέσεων, κύριος εξοπλισμός SMT, είναι ο βασικός εξοπλισμός μας έρευνα και ανάπτυξη.



Περιγραφή προϊόντων
Προδιαγραφή
Αριθμός κεφαλιών τοποθέτησης
8 (υψηλός-ακρίβεια)
Αριθμός δίσκων ολοκληρωμένου κυκλώματος
96
Αριθμός τροφοδοτών
120 (υπό τον όρο του τροφοδότη 8mm)
Ακρίβεια προσδιορισμού θέσης
0.01mm
Επαναλαμβανόμενη τοποθετώντας ακρίβεια
0.02mm
Σειρά να τοποθετήσει την ταχύτητα
20000-26000Pcs/h
Εφαρμόσιμα συστατικά
χάντρα κ.λπ. resistor.capacitor.chip.lamp.
Υποστηριγμένη μέγιστη περιοχή του PCB
340*560mm
Τροφοδότες
Ηλεκτρικός τροφοδότης NXT, δομένος τροφοδότης, δίσκος ολοκληρωμένου κυκλώματος κ.λπ.
Συσκευές αναγνώρισης
κάμερα x2, γρήγορη κάμερα x8 σημαδιών αναγνώρισης. μεγάλης ακρίβειας κάμερα x1
Μέγιστο ύψος των εφαρμόσιμων συστατικών
≤20mm
Μέθοδοι αναγνώρισης
ταυτόχρονη αναγνώριση και επιλογή με οκτώ κεφάλια
Τα PCB μεταβιβάζουν τον τρόπο
τριφασική αυτόματη σύνδεση εισόδων από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης PCB
Προσδιορισμός θέσης σημαδιών
χειρωνακτικός/αυτόματος
Μέθοδος προγραμματισμού
αυτόματος προγραμματισμός μετά από με το χέρι να εισαγάγει τα αρχεία των συντεταγμένων PCB
Σύστημα ελέγχου
Σύστημα ελέγχου HuaweiGuochuang 2021
Μέγιστο μήκος βημάτων του X-$L*Y άξονα
423mm*734mm () 423mm*734mm (δεξιά)

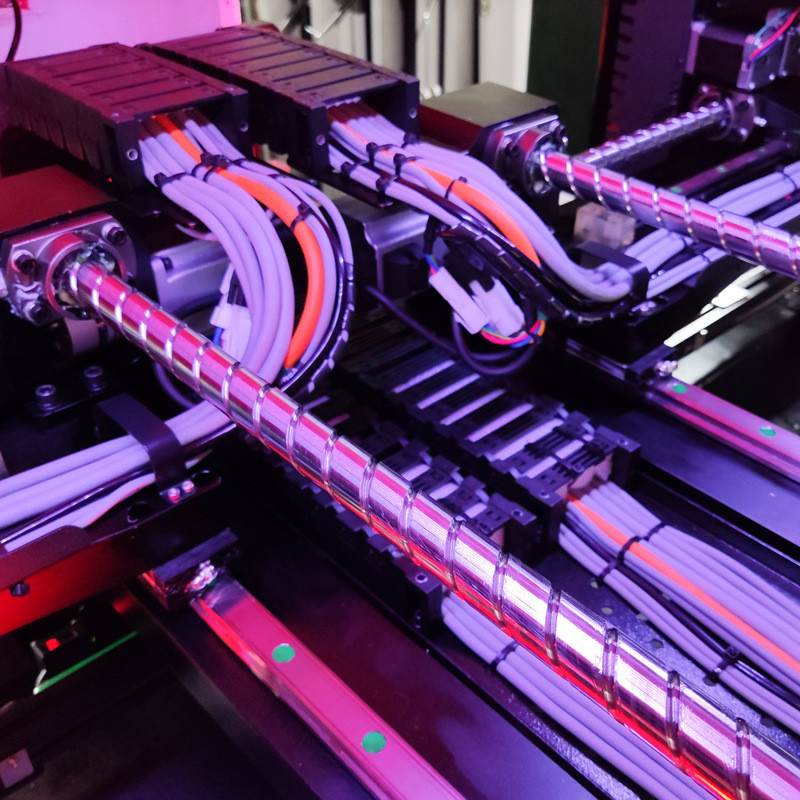

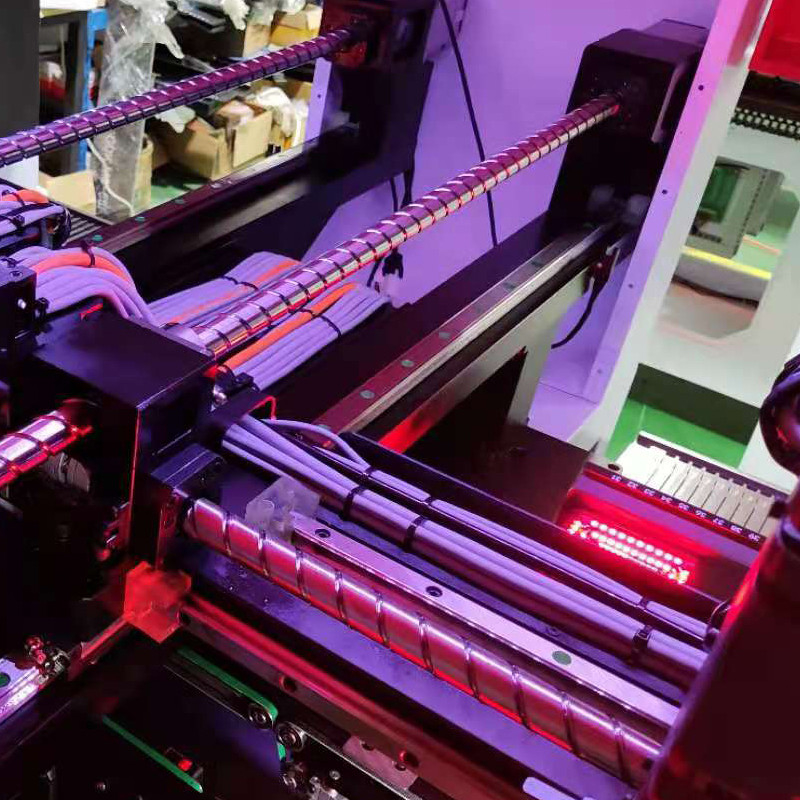

Διαδρομές του X-$L*Y άξονα
γραμμικό quide κινήσεων τέσσερα + τέσσερα αλεσμένη βίδα σφαιρών
Τρόπος κινήσεων X-$L*Y άξονα
ευφυής σύνδεσμος της επιτάχυνσης και της επιβράδυνσης της καμπύλης και της γραμμής, ενσωματωμένος γραμμικός αλγόριθμος παρεμβολής
Υπολογιστής ελέγχου
βιομηχανικός υπολογιστής ελέγχου με τον υψηλής απόδοσης επεξεργαστή της Intel
Μέθοδος ρύθμισης διαδρομών
ηλεκτρικός
Σειρά του απομονωτή ακροφυσίων
4.5mm
Μέγιστο μήκος βημάτων του άξονα Ζ
50mm
Σειρά της γωνίας για τα συστατικά
士 180°
Μηχανή
Σειρά του MINAS A6 σερβο μηχανών εναλλασσόμενου ρεύματος της Panasonic
Οδηγός
Μεγάλος DSP οδηγός της Panasonic
Απαιτήσεις παροχής αέρα
φίλτρο νερού πετρελαίου, > φίλτρο σκόνης 60L και σταθεροποιητής πίεσης αέρα κ.λπ.
Κενός ανεφοδιασμός του ακροφυσίου
Ιαπωνική κενή γεννήτρια CKD που ενσωματώνει τη λειτουργία μεγάλης κενή έκρηξης
Σειρά της πίεσης παροχής αέρα
0.5-0.6mp
OS
ανεξάρτητες έρευνα και ανάπτυξη SMT ευφυές OS βασισμένες στα παράθυρα
Επίδειξη εικόνας
17-ίντσα βιομηχανική επίδειξη ελέγχου
Καλώδιο
Γερμανικό ανθεκτικό εύκαμπτο καλώδιο lgus (10 εκατομμύριο φορές)
Παροχή ηλεκτρικού ρεύματος
220V 50/60Hz
Μέση δύναμη
1500W
Διαστάσεις μηχανών
1740*1360*1440mm
Βάρος
1100Kg




Τα πλεονεκτήματά μας

1. 120pcs υλικοί σταθμοί -- μπορέστε να καλύψετε τις τοποθετώντας απαιτήσεις των διάφορων υλικών και των διάφορων προδιαγραφών και τις συσκευασίες του προϊόντος.

1) 120pcs 8mm υλικοί σταθμοί υποστηρίζουν τον ηλεκτρικό τροφοδότη NXT, τον ηλεκτρικό τροφοδότη 12mm, 16mm, 24mm, 32mm και 44mm NXT, τον τροφοδότη δόνησης και τους δίσκους ολοκληρωμένου κυκλώματος.
2)Ηλεκτρική προδιαγραφή πλατφορμών NXT: ηλεκτρικός τροφοδότης 8mm44mm NXT, ηλεκτρική σταθερή σίτιση τροφοδοτών, υψηλή ακρίβεια, μακριά ζωή υπηρεσιών.

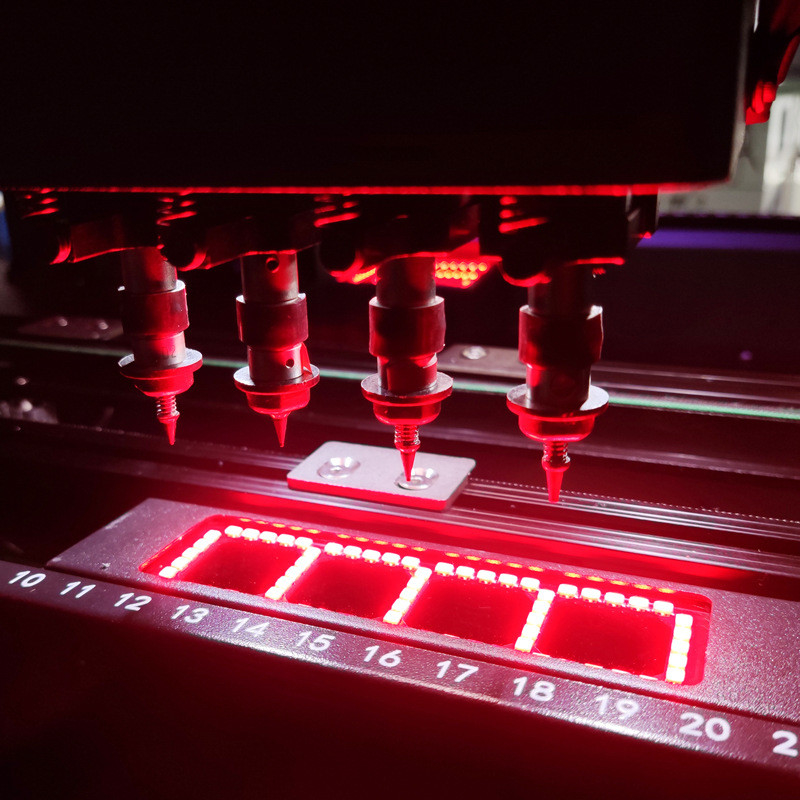

2.8 ομάδες ανεξάρτητων να τοποθετήσει κεφαλιών - 8 ομάδες να τοποθετήσουν τα κεφάλια διανέμονται με τα διαφορετικά ακροφύσια, τα οποία είναι κατάλληλα για τις τοποθετώντας απαιτήσεις των προϊόντων με περισσότερες προδιαγραφές.

1) 8 ομάδες να τοποθετήσουν τα κεφάλια μπορούν να πραγματοποιήσουν τα διπλά όπλα και η επιλογή τεσσάρων κεφαλιών ταυτόχρονα, παίρνει το υλικό ταυτόχρονα, η αποδοτικότητα επιλογής βελτιώνεται πολύ.
2) Το να τοποθετήσει κεφάλι μπορεί να αυξηθεί και να πέσει ανεξάρτητα, να περιστραφεί από 0 έως 360 βαθμούς, και να τοποθετήσει μέχρι τα τμήματα 20 χιλ.
3) Ο ζ-άξονας μπορεί να αυξηθεί και να μειωθεί ανεξάρτητα σύμφωνα με το πάχος των συστατικών, για την αντίσταση και τα τμήματα ικανότητας, το να τοποθετήσουν κεφάλι μπορούν να πραγματοποιήσουν τον οπτικό προσδιορισμό μυγών, τα υψηλά συστατικά μπορούν να τοποθετηθούν με τη μειωμένη ταχύτητα.
4) Μπορεί να καλύψει τις απαιτήσεις των διαφορετικών μεγεθών των συστατικών, διαφορετικές προδιαγραφές και διαφορετικές συσκευασίες, να επιτύχουν την ποικιλομορφία, one-time τοποθέτηση.




Q: Πώς εκπαιδεύει;
Α: Μετά από να αγοράσουν τις μηχανές μας, οι μηχανικοί σας μπορούν να πάνε στην επιχείρησή μας ή είναι τόσο εύκολο να λειτουργήσει. Έχουμε το αγγλικό βίντεο εγχειριδίων και οδηγών χρηστών για να σας διδάξουμε πώς να χρησιμοποιήσουμε τη μηχανή. Το εγχειρίδιο χρηστών θα ενωθεί με τη μηχανή.


Q: Είναι σκληρά χρήση αυτές οι μηχανές;
Α: Όχι, μη σκληρό καθόλου για τους προηγούμενους πελάτες μας, το πολύ-πολύ 2 ημέρες είναι αρκετό να μάθει να ενεργοποιεί τις μηχανές.

Q: Οι μηχανές σας έχουν το ποιοτικό πιστοποιητικό;
Α: Οι όλες μηχανές μας έχουν περάσει το πιστοποιητικό CE, ISO14001 (BCC), ISO9001 (IQNET) και έχουν δικών.

Q: Η εξουσιοδότηση της μηχανής;
Α: Ένα έτος, έπειτα τα μέρη θα είναι ελεύθερα για τον αγοραστή στην εξουσιοδότηση. Εάν υπάρχει οποιαδήποτε αμφιβολία στο στάδιο της λειτουργίας
η μηχανή, pls αίσθηση ελεύθερη μας έρχεται σε επαφή με. Θα σας βοηθήσουμε εγκαίρως.

Q: Αγγλική εκδοχή για αυτές τις μηχανές;
Α: Ναι, και θα ενημερώσουμε reqularly το λογισμικό για τους πελάτες.
